Descrizione

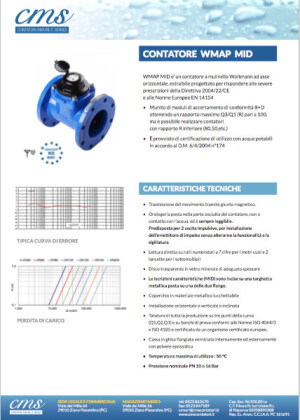

WMAP MID e’ un contatore a mulinello Woltmann ad asse orizzontale, estraibile progettato per rispondere alle severe prescrizioni della Direttiva 2004/22/CE e alle Norme Europee EN 14154.
Il contatore è munito di moduli di accertamento di conformità B+D ottenendo un rapporto massimo Q3/Q1 (R) pari a 100, ma è possibile realizzare contatori con rapporto R inferiore (80,50,etc.) ed è provvisto di certificazione di utilizzo con acque potabili in accordo al D.M. 6/4/2004 n°174.
• Trasmissione del movimento tramite giunto magnetico
• Orologeria posta nella parte asciutta del contatore, non a contatto con l’acqua, ed è sempre leggibile. Predisposta per 2 uscite impulsive, per installazione dell’emettitore di impulso senza alterarne la funzionalità e la sigillatura
• Lettura diretta su rulli numeratori a 7 cifre per i metri cubi e 2 lancette per i sottomultipli
• Disco trasparente in vetro minerale di adeguato spessore
• Le iscrizioni caratteristiche (MID) sono incise su una targhetta metallica posta su una delle due flange.
• Coperchio in materiale metallico lucchettabile
• Installazione orizzontale o verticale o inclinata
• Taratura di tutta la produzione su tre punti della curva (Q1,Q2,Q3) e su banchi di prova conformi alle Norme ISO 4064/3 e ISO 4185 e certificato da un organismo certificato europeo
• Cassa in ghisa flangiata verniciata internamente ed esternamente con polvere epossidica
• Temperatura massima di utilizzo : 50 °C
• Pressione nominale PN 10 o 16 Bar.
Il contatore è munito di moduli di accertamento di conformità B+D ottenendo un rapporto massimo Q3/Q1 (R) pari a 100, ma è possibile realizzare contatori con rapporto R inferiore (80,50,etc.) ed è provvisto di certificazione di utilizzo con acque potabili in accordo al D.M. 6/4/2004 n°174.
CARATTERISTICHE TECNICHE
• Trasmissione del movimento tramite giunto magnetico
• Orologeria posta nella parte asciutta del contatore, non a contatto con l’acqua, ed è sempre leggibile. Predisposta per 2 uscite impulsive, per installazione dell’emettitore di impulso senza alterarne la funzionalità e la sigillatura
• Lettura diretta su rulli numeratori a 7 cifre per i metri cubi e 2 lancette per i sottomultipli
• Disco trasparente in vetro minerale di adeguato spessore
• Le iscrizioni caratteristiche (MID) sono incise su una targhetta metallica posta su una delle due flange.
• Coperchio in materiale metallico lucchettabile
• Installazione orizzontale o verticale o inclinata
• Taratura di tutta la produzione su tre punti della curva (Q1,Q2,Q3) e su banchi di prova conformi alle Norme ISO 4064/3 e ISO 4185 e certificato da un organismo certificato europeo
• Cassa in ghisa flangiata verniciata internamente ed esternamente con polvere epossidica
• Temperatura massima di utilizzo : 50 °C
• Pressione nominale PN 10 o 16 Bar.
