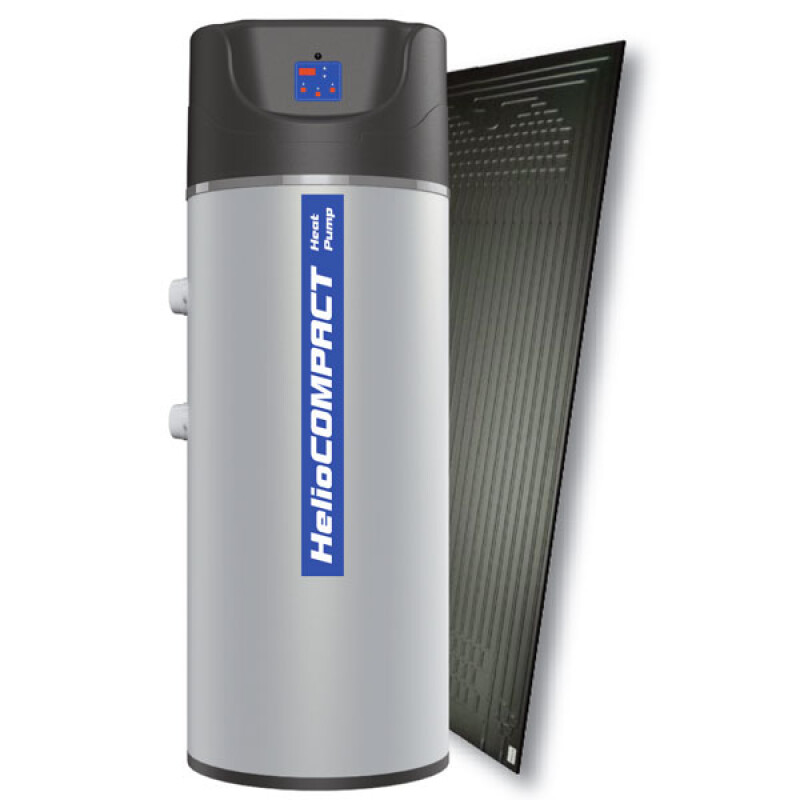

Pompe di calore aCs con pannello solare termodinamico serie Helio COMPACT

Il processo utilizza in gran parte l’energia dell’irraggiamento solare e l’energia termica ambientale.
Il coefficiente di prestazione COP medio può arrivare fino a 5.0 con un risparmio energetico l’80% più alto rispetto ad un boiler elettrico o a una caldaia.
Il sistema HelioCOMPACT risulta anche di facile installazione, con funzionamento sicuro, silenzioso e affidabile e manutenzione molto ridotta.



Principio di funzionamento di HelioCOMPACT



Pompa di calore
• il fluido frigorigeno cambia stato all’interno del pannello termodinamico (evaporatore) e preleva calore dall’irraggiamento solare e dall’ambiente circostante
• il compressore, che costituisce il cuore pulsante del sistema, innalza il livello energetico del calore prelevato: il fluido frigorigeno infatti, aumentando di pressione, raggiunge temperature prossime ai 90°C
• nel condensatore diventa possibile cedere energia termica all’acqua sanitaria, riscaldandola fino 60°C. L’accumulo consente di immagazzinare e conservare a lungo il calore, grazie al mantello isolante in poliuretano
• attraversando infine l’organo di espansione, il fluido torna a bassa pressione, si raffredda ed è nuovamente disponibile per “caricare” altro calore “ecologico” dall’ambiente esterno



Il pannello solare termodinamico utilizza tutti i possibili meccanismi di captazione del calore:

•        per irraggiamento solare, diretto e diffuso

•        per convezione, dall’aria e dal vento

•        per conduzione, dall’aria, dalla pioggia e anche dalla neve



In questo modo il sistema HelioCOMPACT supera i limiti energetici della pompa di calore tradizionale e del classico pannello solare termico.

• Sonda NTC integrata per controllo temperatura acqua.

• Sonda aria esterna per inserzione automatica della resistenza con temperature non favorevoli alla pompa di calore.

• Anodo di magnesio anticorrosione

• Anodo elettronico anticorrosione (optional)

• Raccordi idraulici sistemati nella parte posteriore.

• Isolamento termico in poliuretano espanso (PU) ad alto spessore.

• Rivestimento esterno in materiale plastico grigio RAL 9006.

• Piedini di appoggio regolabili (optional)

• Gas ecologico R134A.

• Resistenza elettrica monofase da 1,5 kW

• Dispositivi di sicurezza per alta pressione

• Compressore ermetico alternativo.

• Maniglie di sostegno per un trasporto agevole e sicuro

• Scarico condensa integrato nell’isolamento

• Gestione elettronica

 - display utente per impostazione della modalità di funzionamento e dei vari parametri con diversi gradi di  accessibilità, tramite password

- autodiagnostica con visualizzazione allarme alta pressione, sovratemperatura acqua, sonde scollegate

- registrazione ore di funzionamento

- regolazione set-point acqua

- rilevazione temperatura aria esterna

- gestione tempi di intervallo minimi tra accensioni successive del compressore

- impostazione parametri da tastiera

- abilitazione ON/Off dell’intera unità da contatto esterno (timer)

- abilitazione On/Off della resistenza da contatto esterno (tariffa bioraria)

- gestione della resistenza in modalità manuale o in integrazione automatica per bassi valori della temperatura esterna

- gestione di una caldaia esterna in alternativa alla resistenza elettrica

- inserimento del trattamento ciclico antibatterico per eliminare e prevenire la formazione di legionella.

Modelli disponibili per il sistema HelioCOMPACT
Sono possibili tre configurazioni:
     - Modello HC-PEL - Standard con pompa di calore e resistenza elettrica come fonti di riscaldamento
     - Modello HC-PWW - Con serpentino ausiliario per utilizzo in combinazione con caldaia o pannelli solari
     - Modello HC-PEP - Con doppio serpentino ausiliario per poter disporre di tre fonti energetiche

3 modelli 275 lt
