Ventilconvettori a pavimento Carisma Floor: la climatizzazione a impatto visivo zero
Carisma Floor è il ventilconvettore a pavimento di Sabiana ideale per riscaldare, raffrescare e ventilare. Versatile e di design, Carisma Floor garantisce la massima libertà progettuale.
Un ambiente con grandi superfici vetrate è una gioia per gli occhi, ma un po' meno per l'efficienza termica. Proprio per questo Sabiana ha creato la collezione di ventilconvettori a pavimento Carisma Floor, sistema di climatizzazione per riscaldare, raffreddare e ventilare ambienti in cui sono presenti finestre o porte di grandi dimensioni.
Questi ventilconvettori a pavimento possono rientrare in progetti dedicati sia agli spazi commerciali, che a quelli residenziali: da uno show-room a un ristorante, da un hotel ai centri direzionali e agli uffici.
Per il riscaldamento, l'aria fredda in prossimità delle finestre viene aspirata dal motore e riscaldata dalla batteria sotto le griglie. L'aria riscaldata sale verso l'alto.
Per il raffreddamento, invece, l'aria calda davanti alle finestre viene aspirata, raffreddata e rimessa in circolazione nell'ambiente.
L'aria rimessa in circolazione crea uno scudo contro i carichi termici dovuti alle superfici vetrate.
I ventilconvettori Carisma Floor garantiscono la massima libertà progettuale, infatti possono essere usati sia come unico componente terminale di impianti, sia abbinati a sistemi di aria primaria o a sistemi radianti per permettere il raffrescamento e la necessaria deumidificazione.
Grazie al loro ingombro verticale ridotto, consentono l'abbattimento dei carichi perimetrali in prossimità di superfici vetrate.
I motori sono di tipo brushless ECM, con varie potenze per diverse tipologie di ambienti e di volumi da climatizzare.

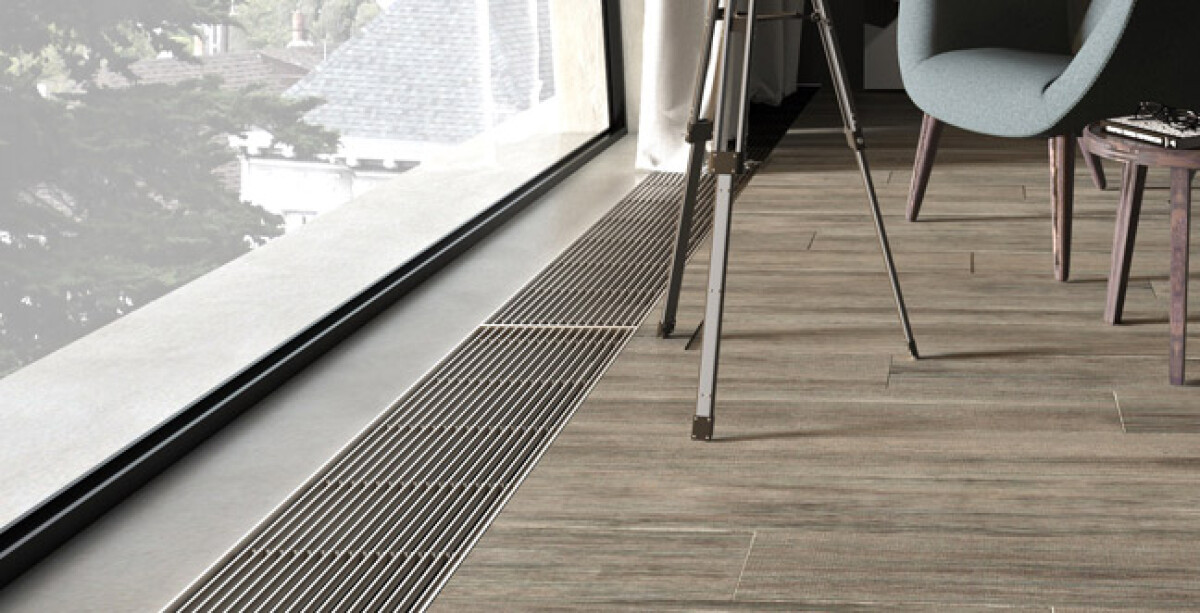

Il ventilconvettore a pavimento Carisma Floor di Sabiana è costituito da una griglia a pavimento calpestabile, in varie finiture cha vanno dall’alluminio anodizzato naturale, alla griglia in legno, passando per quella in acciaio.
Se è vero che si parla parla di "temperatura percepita", è importante considerare anche il "design percepito", ovvero un ambiente privo di elementi di climatizzazione visivamente e materialmente ingombranti.
Il sistema di regolazione dell’altezza è di serie, premontato, con dispositivo antivibrante.
La vasca di raccolta condensa è integrata nel canale a pavimento, e comprende due attacchi laterali di scarico da 15 millimetri.
La batteria, composta da tubi in rame e alette in alluminio e verniciata in grigio antracite RAL 7016, è alloggiata, con disaccoppiamento acustico, in strutture trasversali in acciaio zincato e verniciato.
Il ventilatore tangenziale è sul lato finestra, con copertura protettiva, motori EC da 24V regolabili (0 - 10 V) precablati pronti per il collegamento.
L'attacco eurocono, frontale o lato ambiente, ha dado di raccordo (fil. int. 3⁄4”) e sfiato d‘aria.
La griglia arrotolabile in alluminio è composta da profili anodizzati in colori naturali, con stecche da 20 x 6 millimetri. La griglia ha un'altezza complessiva di 20 millimetri e sezione trasversale libera del 70%; è inserita nel canale a pavimento, isolata acusticamente da guarnizioni in gomma.
La griglia di copertura è rifinita da un listello perimetrale.
Questi ventilconvettori a pavimento possono rientrare in progetti dedicati sia agli spazi commerciali, che a quelli residenziali: da uno show-room a un ristorante, da un hotel ai centri direzionali e agli uffici.
Per il riscaldamento, l'aria fredda in prossimità delle finestre viene aspirata dal motore e riscaldata dalla batteria sotto le griglie. L'aria riscaldata sale verso l'alto.
Per il raffreddamento, invece, l'aria calda davanti alle finestre viene aspirata, raffreddata e rimessa in circolazione nell'ambiente.
L'aria rimessa in circolazione crea uno scudo contro i carichi termici dovuti alle superfici vetrate.
I ventilconvettori Carisma Floor garantiscono la massima libertà progettuale, infatti possono essere usati sia come unico componente terminale di impianti, sia abbinati a sistemi di aria primaria o a sistemi radianti per permettere il raffrescamento e la necessaria deumidificazione.
Grazie al loro ingombro verticale ridotto, consentono l'abbattimento dei carichi perimetrali in prossimità di superfici vetrate.
I motori sono di tipo brushless ECM, con varie potenze per diverse tipologie di ambienti e di volumi da climatizzare.
Il ventilconvettore a pavimento Carisma Floor di Sabiana è costituito da una griglia a pavimento calpestabile, in varie finiture cha vanno dall’alluminio anodizzato naturale, alla griglia in legno, passando per quella in acciaio.
Se è vero che si parla parla di "temperatura percepita", è importante considerare anche il "design percepito", ovvero un ambiente privo di elementi di climatizzazione visivamente e materialmente ingombranti.
Ma vediamo le caratteristiche tecniche del prodotto.
Il sistema di regolazione dell’altezza è di serie, premontato, con dispositivo antivibrante.
La vasca di raccolta condensa è integrata nel canale a pavimento, e comprende due attacchi laterali di scarico da 15 millimetri.
La batteria, composta da tubi in rame e alette in alluminio e verniciata in grigio antracite RAL 7016, è alloggiata, con disaccoppiamento acustico, in strutture trasversali in acciaio zincato e verniciato.
Il ventilatore tangenziale è sul lato finestra, con copertura protettiva, motori EC da 24V regolabili (0 - 10 V) precablati pronti per il collegamento.
L'attacco eurocono, frontale o lato ambiente, ha dado di raccordo (fil. int. 3⁄4”) e sfiato d‘aria.
La griglia arrotolabile in alluminio è composta da profili anodizzati in colori naturali, con stecche da 20 x 6 millimetri. La griglia ha un'altezza complessiva di 20 millimetri e sezione trasversale libera del 70%; è inserita nel canale a pavimento, isolata acusticamente da guarnizioni in gomma.
La griglia di copertura è rifinita da un listello perimetrale.
